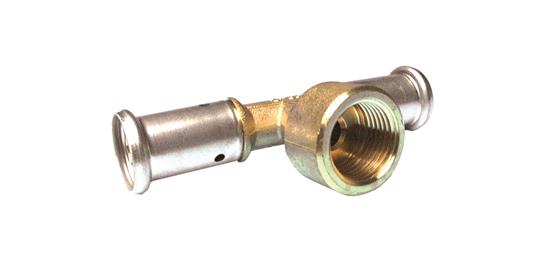

T-binnendraad

T-binnendraad

Deze fittingen bieden grote voordelen ten aanzien van corrosie.

  • Het huis van de fitting bestaat uit messing CW617N.
  • De fitting is voorzien van een stootring om direct galvanisch contact tussen het aluminium van de buis en het messing van de fitting te voorkomen.
  • Elektrolyse is hierdoor uitgesloten.
  • De fitting is uitgerust met O-ringen uit EPDM en RVS pershulzen met 3 controlevensters.
  • Om montagefouten te voorkomen zijn de RVS pershulzen voorzien van de maatvoering en het type persprofiel waarmee geperst kan worden.

Toepassingen

Drinkwater
Verwarming
Perslucht

Toepassingsgebieden

Gebouwinstallaties
Industrie

Assortiment

Artikelnummer Productomschrijving LxBxH (mm) GTIN
13P-160416 T-binnendraad 16x1/2"x16 95x27x45 05414764013964

Specificaties 13P-160416

Maximale werkdruk 16 bar
Materiaal aansluiting 1 Messing
Uitwendige buisdiameter aansluiting 1 16 mm
Contourcode aansluiting 1 TH
Lengteaansluiting 1 31 mm
Materiaal aansluiting 2 Messing
Lengteaansluiting 2 16.5 mm
Materiaalafdichting EPDM (Ethyleen-Propyleen-Dieen-Monomeer)
Min. mediumtemperatuur (continu) -10 °C
Met aftapper Nee
Nettogewicht (kg) 0.1413
Maximale vloeibare bedrijfsdruk 16
13P-200420 T-binnendraad 20x1/2"x20 99x27x46 05414764014046

Specificaties 13P-200420

Maximale werkdruk 16 bar
Materiaal aansluiting 1 Messing
Uitwendige buisdiameter aansluiting 1 20 mm
Contourcode aansluiting 1 TH
Lengteaansluiting 1 31 mm
Materiaal aansluiting 2 Messing
Lengteaansluiting 2 16.5 mm
Materiaalafdichting EPDM (Ethyleen-Propyleen-Dieen-Monomeer)
Min. mediumtemperatuur (continu) -10 °C
Met aftapper Nee
Nettogewicht (kg) 0.1754
Maximale vloeibare bedrijfsdruk 16
13P-200520 T-binnendraad 20x3/4"x20 109x33x55 05414764014084

Specificaties 13P-200520

Maximale werkdruk 16 bar
Materiaal aansluiting 1 Messing
Uitwendige buisdiameter aansluiting 1 20 mm
Contourcode aansluiting 1 TH
Lengteaansluiting 1 31 mm
Materiaal aansluiting 2 Messing
Lengteaansluiting 2 17.5 mm
Materiaalafdichting EPDM (Ethyleen-Propyleen-Dieen-Monomeer)
Min. mediumtemperatuur (continu) -10 °C
Met aftapper Nee
Nettogewicht (kg) 0.22
Maximale vloeibare bedrijfsdruk 16
13P-260426 T-binnendraad 26x1/2"x26 115x32x54 05414764014169

Specificaties 13P-260426

Maximale werkdruk 16 bar
Materiaal aansluiting 1 Messing
Uitwendige buisdiameter aansluiting 1 26 mm
Contourcode aansluiting 1 TH
Lengteaansluiting 1 32 mm
Materiaal aansluiting 2 Messing
Lengteaansluiting 2 16.5 mm
Materiaalafdichting EPDM (Ethyleen-Propyleen-Dieen-Monomeer)
Min. mediumtemperatuur (continu) -10 °C
Met aftapper Nee
Nettogewicht (kg) 0.305
Maximale vloeibare bedrijfsdruk 16
13P-260526 T-binnendraad 26x3/4"x26 115x33x59 05414764014206

Specificaties 13P-260526

Maximale werkdruk 16 bar
Materiaal aansluiting 1 Messing
Uitwendige buisdiameter aansluiting 1 26 mm
Contourcode aansluiting 1 TH
Lengteaansluiting 1 32 mm
Materiaal aansluiting 2 Messing
Lengteaansluiting 2 17.5 mm
Materiaalafdichting EPDM (Ethyleen-Propyleen-Dieen-Monomeer)
Min. mediumtemperatuur (continu) -10 °C
Met aftapper Nee
Nettogewicht (kg) 0.332
Maximale vloeibare bedrijfsdruk 16
13P-320532 T-binnendraad 32x3/4"x32 135x39x63 05414764014244

Specificaties 13P-320532

Maximale werkdruk 10 bar
Materiaal aansluiting 1 Messing
Uitwendige buisdiameter aansluiting 1 32 mm
Contourcode aansluiting 1 BE
Lengteaansluiting 1 45 mm
Materiaal aansluiting 2 Messing
Lengteaansluiting 2 17.5 mm
Materiaalafdichting EPDM (Ethyleen-Propyleen-Dieen-Monomeer)
Min. mediumtemperatuur (continu) -10 °C
Met aftapper Nee
Nettogewicht (kg) 0.3788
Maximale vloeibare bedrijfsdruk 10
13P-320632 T-binnendraad 32x1''x32 135x39x63 05414764014282

Specificaties 13P-320632

Maximale werkdruk 10 bar
Materiaal aansluiting 1 Messing
Uitwendige buisdiameter aansluiting 1 32 mm
Contourcode aansluiting 1 BE
Lengteaansluiting 1 45 mm
Materiaal aansluiting 2 Messing
Lengteaansluiting 2 18.9 mm
Materiaalafdichting EPDM (Ethyleen-Propyleen-Dieen-Monomeer)
Min. mediumtemperatuur (continu) -10 °C
Met aftapper Nee
Nettogewicht (kg) 0.3924
Maximale vloeibare bedrijfsdruk 10
13P-320732 T-binnendraad 32x5/4"x32 135x49x72 05414764014329

Specificaties 13P-320732

Maximale werkdruk 10 bar
Materiaal aansluiting 1 Messing
Uitwendige buisdiameter aansluiting 1 32 mm
Contourcode aansluiting 1 BE
Lengteaansluiting 1 45 mm
Materiaal aansluiting 2 Messing
Lengteaansluiting 2 23.5 mm
Materiaalafdichting EPDM (Ethyleen-Propyleen-Dieen-Monomeer)
Min. mediumtemperatuur (continu) -10 °C
Met aftapper Nee
Nettogewicht (kg) 0.45
Maximale vloeibare bedrijfsdruk 10
