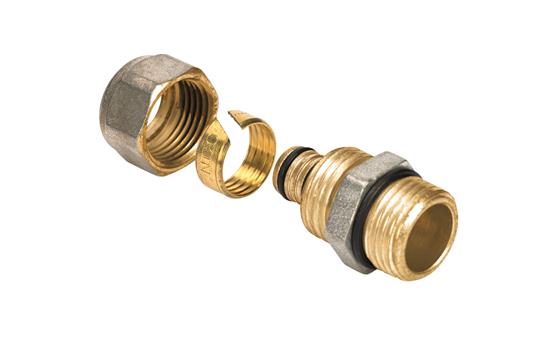

Raccord droit mâle
Raccords à sertir en laiton d’Henco - la meilleure solution pour chaque situation.
Raccord droit (mâle) en laiton 17P :
- Pour tubes multicouches d’Henco de 14, 16, 18, 20, 26 et 32 mm de section
- Matériau du corps : laiton CW617
- Matériau du manchon à sertir : Acier inoxydable
- Matériau du joint torique : EPDM
- Matériau du filetage femelle : CW617
- Taille du filetage femelle : 3/8’’, 1/2’’, 3/4’’, 1’’ et 1 1/4
- Profilés à sertir autorisés : TH/BE pour tubes de 14, 16, 18, 20 et 26 mm de section ; BE pour tubes de 32 mm de section
- Pour l’eau potable et le chauffage
- Équipé d’une fonction de détection des fuites (Leak Before Press)
- Extrêmement résistant à la pression et à la température
- Équipé d’une bague d’impact pour éviter l’électrolyse
- Équipé de 3 regards
Applications
Eau potable
Chauffage
Air comprimé
refroidissement
Sanitaire
Solutions
Installations de bâtiments
Industrie
Infra
Construction navale
Gamme de produits
- Numéro d'article Déscription de produit LxLxH GTIN
-
17P-1603
Henco Raccord droit mâle 16x3/8"
49x22x22
05414764019379
Caractéristiques
Caractéristiques 17P-1603
- Pression de service maximale à 20 °C 16 bar
- Matériau raccordement 1 Laiton
- Diamètre extérieur du tube raccordement 1 16 mm
- Code contour connection 1 TH
- Longueur raccordement 1 32 mm
- Matériau raccordement 2 Laiton
- Code contour connexion 2 TH
- Longueur raccordement 2 18 mm
- Longueur de travail raccordement 2 18 mm
- Forme Droit
- Matériau d’étanchéité EPDM
- Avec robinet de distribution No
- Poids net (kg) 0.0434
- DimensionUnitCode MMT
- Liquide de pression de service maximale 16
-
17P-1604
Henco Raccord droit mâle 16x1/2"
53x24x24
05414764019386
Caractéristiques
Caractéristiques 17P-1604
- Pression de service maximale à 20 °C 10 bar
- Matériau raccordement 1 Laiton
- Diamètre extérieur du tube raccordement 1 16 mm
- Code contour connection 1 TH
- Longueur raccordement 1 36 mm
- Matériau raccordement 2 Laiton
- Code contour connexion 2 TH
- Longueur raccordement 2 18 mm
- Longueur de travail raccordement 2 18 mm
- Forme Droit
- Matériau d’étanchéité EPDM
- Avec robinet de distribution No
- Poids net (kg) 0.0572
- DimensionUnitCode MMT
- Liquide de pression de service maximale 10
-
17P-1804
Henco Raccord droit mâle 18x1/2"
53x24x24
05414764019423
Caractéristiques
Caractéristiques 17P-1804
- Pression de service maximale à 20 °C 16 bar
- Matériau raccordement 1 Laiton
- Diamètre extérieur du tube raccordement 1 18 mm
- Code contour connection 1 TH
- Longueur raccordement 1 36 mm
- Matériau raccordement 2 Laiton
- Code contour connexion 2 TH
- Longueur raccordement 2 18 mm
- Longueur de travail raccordement 2 18 mm
- Forme Droit
- Matériau d’étanchéité EPDM
- Avec robinet de distribution No
- Poids net (kg) 0.0725
- DimensionUnitCode MMT
- Liquide de pression de service maximale 16
-
17P-1805
Henco Raccord droit mâle 18x3/4"
58x30x30
05414764019461
Caractéristiques
Caractéristiques 17P-1805
- Pression de service maximale à 20 °C 16 bar
- Matériau raccordement 1 Laiton
- Diamètre extérieur du tube raccordement 1 18 mm
- Code contour connection 1 TH
- Longueur raccordement 1 36 mm
- Matériau raccordement 2 Laiton
- Code contour connexion 2 TH
- Longueur raccordement 2 18 mm
- Longueur de travail raccordement 2 18 mm
- Forme Droit
- Matériau d’étanchéité EPDM
- Avec robinet de distribution No
- Poids net (kg) 0.0866
- DimensionUnitCode MMT
- Liquide de pression de service maximale 16
-
17P-2004
Henco Raccord droit mâle 20x1/2"
53x26x26
05414764019508
Caractéristiques
Caractéristiques 17P-2004
- Pression de service maximale à 20 °C 16 bar
- Matériau raccordement 1 Laiton
- Diamètre extérieur du tube raccordement 1 20 mm
- Code contour connection 1 TH
- Longueur raccordement 1 36 mm
- Matériau raccordement 2 Laiton
- Code contour connexion 2 TH
- Longueur raccordement 2 18 mm
- Longueur de travail raccordement 2 18 mm
- Forme Droit
- Matériau d’étanchéité EPDM
- Avec robinet de distribution No
- Poids net (kg) 0.063
- DimensionUnitCode MMT
- Liquide de pression de service maximale 16
-
17P-2005
Henco Raccord droit mâle 20x3/4"
55x31x31
05414764019546
Caractéristiques
Caractéristiques 17P-2005
- Pression de service maximale à 20 °C 16 bar
- Matériau raccordement 1 Laiton
- Diamètre extérieur du tube raccordement 1 20 mm
- Code contour connection 1 TH
- Longueur raccordement 1 37 mm
- Matériau raccordement 2 Laiton
- Code contour connexion 2 TH
- Longueur raccordement 2 18 mm
- Longueur de travail raccordement 2 18 mm
- Forme Droit
- Matériau d’étanchéité EPDM
- Avec robinet de distribution No
- Poids net (kg) 0.0775
- DimensionUnitCode MMT
- Liquide de pression de service maximale 16
-
17P-2605
Henco Raccord droit mâle 26x3/4"
55x33x33
05414764019584
Caractéristiques
Caractéristiques 17P-2605
- Pression de service maximale à 20 °C 16 bar
- Matériau raccordement 1 Laiton
- Diamètre extérieur du tube raccordement 1 26 mm
- Code contour connection 1 TH
- Longueur raccordement 1 37 mm
- Matériau raccordement 2 Laiton
- Code contour connexion 2 TH
- Longueur raccordement 2 18 mm
- Longueur de travail raccordement 2 18 mm
- Forme Droit
- Matériau d’étanchéité EPDM
- Avec robinet de distribution No
- Poids net (kg) 0.1056
- DimensionUnitCode MMT
- Liquide de pression de service maximale 16
-
17P-2606
Henco Raccord droit mâle 26x1"
59x39x39
05414764019621
Caractéristiques
Caractéristiques 17P-2606
- Pression de service maximale à 20 °C 16 bar
- Matériau raccordement 1 Laiton
- Diamètre extérieur du tube raccordement 1 26 mm
- Code contour connection 1 TH
- Longueur raccordement 1 56 mm
- Matériau raccordement 2 Laiton
- Code contour connexion 2 TH
- Longueur raccordement 2 19 mm
- Longueur de travail raccordement 2 19 mm
- Forme Droit
- Matériau d’étanchéité EPDM
- Avec robinet de distribution No
- Poids net (kg) 0.1231
- DimensionUnitCode MMT
- Liquide de pression de service maximale 16
-
17P-3206
Henco Raccord droit mâle 32x1"
68x38.5x385
05414764019669
Caractéristiques
Caractéristiques 17P-3206
- Pression de service maximale à 20 °C 10 bar
- Matériau raccordement 1 Laiton
- Diamètre extérieur du tube raccordement 1 32 mm
- Longueur raccordement 1 43 mm
- Matériau raccordement 2 Laiton
- Longueur raccordement 2 26 mm
- Longueur de travail raccordement 2 26 mm
- Forme Droit
- Matériau d’étanchéité EPDM
- Avec robinet de distribution No
- Poids net (kg) 0.1982
- DimensionUnitCode MMT
- Liquide de pression de service maximale 10
-
17P-3207
Henco Raccord droit mâle 32x5/4"
73x48x48
05414764019706
Caractéristiques
Caractéristiques 17P-3207
- Pression de service maximale à 20 °C 10 bar
- Matériau raccordement 1 Laiton
- Diamètre extérieur du tube raccordement 1 32 mm
- Code contour connection 1 BE
- Longueur raccordement 1 43 mm
- Matériau raccordement 2 Laiton
- Code contour connexion 2 BE
- Longueur raccordement 2 31 mm
- Longueur de travail raccordement 2 31 mm
- Forme Droit
- Matériau d’étanchéité EPDM
- Avec robinet de distribution No
- Poids net (kg) 0.2573
- DimensionUnitCode MMT
- Liquide de pression de service maximale 10
-
17P-1603DZR
Henco Raccord droit mâle 16x3/8" DZR
49x22x22
05414764292055
Caractéristiques
Caractéristiques 17P-1603DZR
- Pression de service maximale à 20 °C 16 bar
- Matériau raccordement 1 Laiton
- Diamètre extérieur du tube raccordement 1 16 mm
- Code contour connection 1 TH
- Longueur raccordement 1 32 mm
- Matériau raccordement 2 Laiton
- Code contour connexion 2 TH
- Longueur raccordement 2 18 mm
- Longueur de travail raccordement 2 18 mm
- Forme Droit
- Matériau d’étanchéité EPDM
- Avec robinet de distribution No
- Poids net (kg) 0.044
- DimensionUnitCode MMT
- Liquide de pression de service maximale 16
-
17P-1604DZR
Henco Raccord droit mâle 16x1/2" DZR
53x24x24
05414764292093
Caractéristiques
Caractéristiques 17P-1604DZR
- Pression de service maximale à 20 °C 16 bar
- Matériau raccordement 1 Laiton
- Diamètre extérieur du tube raccordement 1 16 mm
- Code contour connection 1 TH
- Longueur raccordement 1 36 mm
- Matériau raccordement 2 Laiton
- Code contour connexion 2 TH
- Longueur raccordement 2 18 mm
- Longueur de travail raccordement 2 18 mm
- Forme Droit
- Matériau d’étanchéité EPDM
- Avec robinet de distribution No
- Poids net (kg) 0.05
- DimensionUnitCode MMT
- Liquide de pression de service maximale 16
-
17P-1605
Henco Raccord droit mâle 16x3/4"
55x31x31
05414764369740
Caractéristiques
Caractéristiques 17P-1605
- Pression de service maximale à 20 °C 16 bar
- Matériau raccordement 1 Laiton
- Diamètre extérieur du tube raccordement 1 16 mm
- Code contour connection 1 TH
- Longueur raccordement 1 36 mm
- Matériau raccordement 2 Laiton
- Code contour connexion 2 TH
- Longueur raccordement 2 18 mm
- Forme Droit
- Matériau d’étanchéité EPDM
- Avec robinet de distribution No
- Poids net (kg) 0.0775
- DimensionUnitCode MMT
- Liquide de pression de service maximale 16
