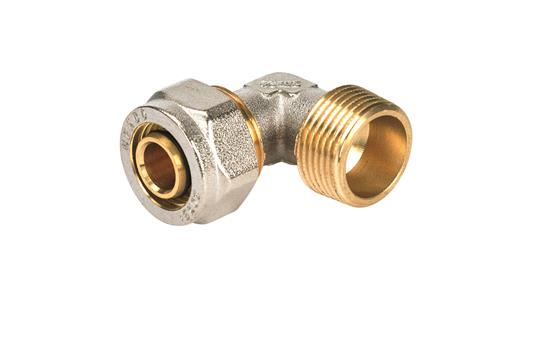

Coude 90° mâle
Raccords à sertir en laiton d’Henco pour le gaz - quand la sécurité est d’une importance vitale.
Coude 5PG en laiton à filetage mâle pour le gaz :
- Pour tubes multicouches d’Henco de 16, 20 et 26 mm de section
- Matériau du corps : laiton CW617
- Matériau du manchon à sertir : Acier inoxydable
- Indication de couleur sur le manchon à sertir : jaune
- Matériau du joint torique : HNBR
- Matériau du filetage mâle : CW617
- Taille du filetage mâle : 1/2’’ et 3/4’’
- Profilés à sertir autorisés : TH/BE pour tubes de 16, 20 et 26 mm de section
- Pour le gaz
- Équipé d’un système de détection des fuites (fonctionnalité Leak Before Press)
- Extrêmement résistant à la pression et à la température
- Équipé d’une bague d’impact pour éviter l’électrolyse
- Équipé de 3 regards
Applications
Gaz naturel
Solutions
Installations de bâtiments
Industrie
Pétrole & Gas
Infra
Construction navale
Gamme de produits
- Numéro d'article Déscription de produit LxLxH GTIN
-
5PG-1604
Henco Coude 90° mâle Gaz 16x1/2"
58x22x40
05414764187382
Caractéristiques
Caractéristiques 5PG-1604
- Pression de service maximale à 20 °C 10 bar
- Matériau raccordement 1 Laiton
- Diamètre extérieur du tube raccordement 1 16 mm
- Code contour connection 1 TH
- Longueur raccordement 1 47 mm
- Matériau raccordement 2 Laiton
- Code contour connexion 2 TH
- Longueur raccordement 2 33 mm
- Longueur de travail raccordement 2 33 mm
- Forme Coude
- Matériau d’étanchéité HNBR
- Avec robinet de distribution No
- Poids net (kg) 0.083
- DimensionUnitCode MMT
- Liquide de pression de service maximale 10
-
5PG-2004
Henco Coude 90° mâle Gaz 20x1/2"
65x26x47
05414764187399
Caractéristiques
Caractéristiques 5PG-2004
- Pression de service maximale à 20 °C 10 bar
- Matériau raccordement 1 Laiton
- Diamètre extérieur du tube raccordement 1 20 mm
- Code contour connection 1 TH
- Longueur raccordement 1 48 mm
- Matériau raccordement 2 Laiton
- Code contour connexion 2 TH
- Longueur raccordement 2 33 mm
- Longueur de travail raccordement 2 33 mm
- Forme Coude
- Matériau d’étanchéité HNBR
- Avec robinet de distribution No
- Poids net (kg) 0.097
- DimensionUnitCode MMT
- Liquide de pression de service maximale 10
-
5PG-2005
Henco Coude 90° mâle Gaz 20x3/4"
67x26x48
05414764187405
Caractéristiques
Caractéristiques 5PG-2005
- Pression de service maximale à 20 °C 10 bar
- Matériau raccordement 1 Laiton
- Diamètre extérieur du tube raccordement 1 20 mm
- Code contour connection 1 TH
- Longueur raccordement 1 55 mm
- Matériau raccordement 2 Laiton
- Code contour connexion 2 TH
- Longueur raccordement 2 36 mm
- Longueur de travail raccordement 2 36 mm
- Forme Coude
- Matériau d’étanchéité HNBR
- Avec robinet de distribution No
- Poids net (kg) 0.097
- DimensionUnitCode MMT
- Liquide de pression de service maximale 10
-
5PG-2605
Henco Coude 90° mâle Gaz 26x3/4"
71x32x55
05414764187412
Caractéristiques
Caractéristiques 5PG-2605
- Pression de service maximale à 20 °C 10 bar
- Matériau raccordement 1 Laiton
- Diamètre extérieur du tube raccordement 1 26 mm
- Code contour connection 1 TH
- Longueur raccordement 1 59 mm
- Matériau raccordement 2 Laiton
- Code contour connexion 2 TH
- Longueur raccordement 2 41 mm
- Longueur de travail raccordement 2 41 mm
- Forme Coude
- Matériau d’étanchéité HNBR
- Avec robinet de distribution No
- Poids net (kg) 0.21
- DimensionUnitCode MMT
- Liquide de pression de service maximale 10
