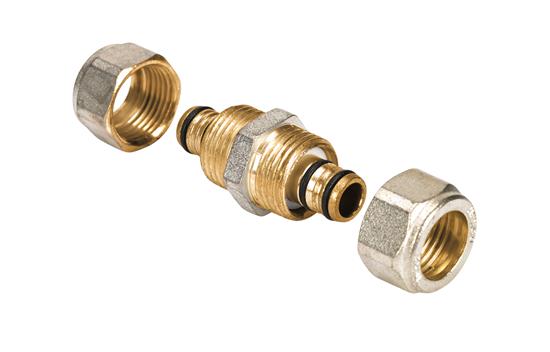

Raccord droit Henco x tube de cuivre manchon à visser

Raccord droit Henco x tube de cuivre manchon à visser

Le corps des raccords Henco est fabriqué en laiton CuZn40Pb2 (CW617N).
Ils sont pourvus de joints toriques et d’un manchon de serrage avec un anneau de serrage ouvert.
Les raccords à compression sont pourvus d’une bague de séparation en matière synthétique pour éviter l’électrolyse entre le laiton et l’aluminium.

Les raccords à visser Henco peuvent être employés pour toutes les applications avec une pression de service de 10 bars maximum, exception faite des tubes qui sont enterrés dans le sol ou dans les murs.

Le corps des raccords à visser ou à compression est en laiton. Ils sont pourvus de joints toriques et d’un manchon de serrage avec un anneau de serrage ouvert. Tout comme les raccords à sertir en laiton, ils sont pourvus d’une bague de séparation en matière synthétique pour éviter l’électrolyse entre le laiton et l’aluminium.

Tant dans l’assortiment de raccords à compression que dans celui des raccords à sertir, on trouve un nombre de raccords qui permettent l’assemblage de tubes en cuivre ou en acier avec des tubes Henco.





Applications

Eau potable
Chauffage
refroidissement
Sanitaire

Solutions

Installations de bâtiments

Gamme de produits

Numéro d'article Déscription de produit LxLxH GTIN
24-2022 Henco Raccord droit x tube de cuivre manchon à visser 20x22 48x33x33 05414764026032

Caractéristiques 24-2022

Pression de service maximale à 20 °C 10 bar
Matériau raccordement 1 Laiton
Diamètre extérieur du tube raccordement 1 20 mm
Longueur raccordement 1 17.5 mm
Matériau raccordement 2 Laiton
Diamètre extérieur du tube raccordement 2 22 mm
Longueur raccordement 2 23 mm
Longueur de travail raccordement 2 12.5 mm
Forme Droit
Matériau d’étanchéité EPDM
Avec robinet de distribution No
Poids net (kg) 0.1555
DimensionUnitCode MMT
Liquide de pression de service maximale 10
24-2622 Henco Raccord droit x tube de cuivre manchon à visser 26x22 53x41x41 05414764026070

Caractéristiques 24-2622

Pression de service maximale à 20 °C 10 bar
Matériau raccordement 1 Laiton
Diamètre extérieur du tube raccordement 1 26 mm
Longueur raccordement 1 19 mm
Matériau raccordement 2 Laiton
Diamètre extérieur du tube raccordement 2 22 mm
Longueur raccordement 2 15 mm
Longueur de travail raccordement 2 11 mm
Forme Droit
Matériau d’étanchéité EPDM
Avec robinet de distribution No
Poids net (kg) 0.2369
DimensionUnitCode MMT
Liquide de pression de service maximale 10
24-1615-S Raccord droit Henco x tube de cuivre manchon à visser 16x15 46x26x26 05414764325302

Caractéristiques 24-1615-S

Pression de service maximale à 20 °C 10 bar
Matériau raccordement 1 Laiton
Matériau raccordement 2 Laiton
Diamètre extérieur du tube raccordement 2 15 mm
Forme Droit
Matériau d’étanchéité EPDM
Avec robinet de distribution No
Poids net (kg) 0.094
DimensionUnitCode MMT
Liquide de pression de service maximale 10
